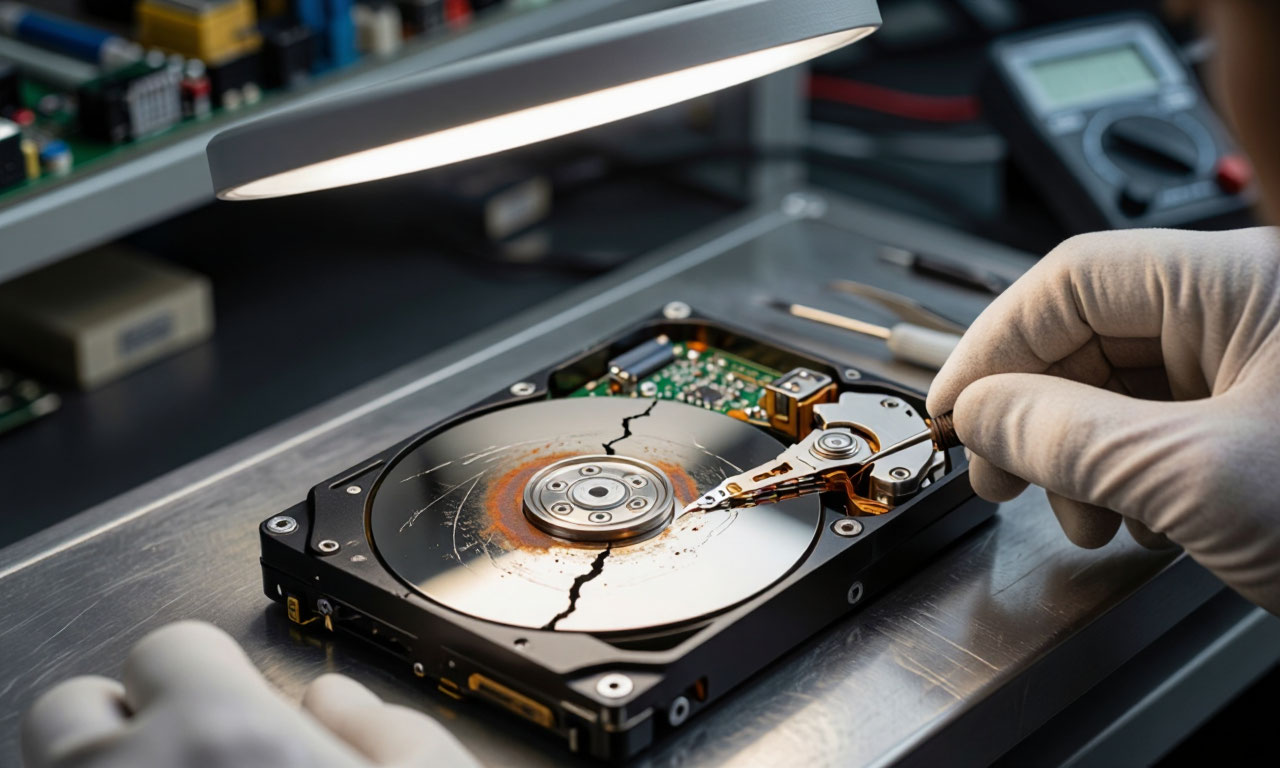

Жесткий диск (HDD) - сложный электромеханический комплекс, отказ которого редко заканчивается простой заменой одной детали. Пользователь, столкнувшийся с неработоспособностью накопителя, обычно хочет одного: вернуть данные к жизни. Однако важно сразу разделить понятия ремонт жесткого диска и «восстановление данных».

Цель профессионального ремонта - восстановить работоспособность диска. Цель восстановления - извлечь файлы, даже если сам диск после этого отправится в утиль. Практика показывает, что вернуть HDD в состояние, пригодное для дальнейшей надежной эксплуатации, почти невозможно.

Стоимость нового накопителя сегодня невелика, а ценность имеют именно данные. Поэтому профессиональный подход к «ремонту» всегда диагностика, временное оживление диска для снятия копии и его немедленная замена.

Классификация неисправностей и диагностика без питания

Прежде чем подключать диск к компьютеру, профессионал проводит визуальный и аудиальный анализ. Включение заведомо неисправного устройства может усугубить повреждения. Первым делом осматривается печатная плата (PCB) на предмет выгоревших компонентов, следов короткого замыкания или повреждения TVS-диодов и контактов интерфейса. Затем аккуратно, через прецизионный слуховой контроль, оценивается звук вращения шпинделя.

Если диск не издает ни звука или шпиндель не раскручивается, проблема, как правило, кроется в электронике или заклинившем моторе. Если слышны монотонные щелчки позиционера, ударяющегося об упор, это сигнализирует о проблемах с сервосистемой или блоком магнитных головок (БМГ).

Важно различать нормальный звук рекалибровки и аварийные щелчки. Диагностика на этом этапе позволяет классифицировать отказ на три категории: логические ошибки (повреждена файловая система, но физика в порядке), повреждение микропрограммного обеспечения (Firmware) или физический износ/поломка компонентов гермоблока (HDA).

Вмешательство в гермоблок! Чистые комнаты и их необходимость

Открытие жесткого диска в бытовых условиях гарантированная смерть данных, если только речь не идет о замене PCB. Головки чтения/записи парят над поверхностью пластин на высоте, не превышающей 10 нанометров. Частица пыли, дыма или отмершей кожи, невидимая глазу, для диска валун. Попадая под головку, она вызывает «Head Crash» - мгновенное разрушение магнитного слоя пластины.

Профессиональный ремонт, связанный со вскрытием гермоблока (замена головок, перенос пластин, расклинивание шпинделя), производится исключительно в чистых комнатах (Cleanroom) класса 100 или в ламинарных боксах с HEPA/ULPA-фильтрами. Согласно стандартам, такой воздух содержит не более 100 частиц размером 0.5 микрона на кубический фут. Без этого даже прикосновение пинцета к пластине оставляет жирный след, который со временем разрушит подшипник или вызовет адгезию.

Никакой домашний «чистый стол» не способен обеспечить такую стерильность.

Ремонт электроники- Замена PCB и пересадка ROM

Самый «легкий» тип ремонта - выход из строя печатной платы. Это часто происходит из-за скачков напряжения или попадания влаги. Характерный симптом: диск не раскручивается, не греется, и схема управления не определяется системой. Простая замена платы на аналогичную не работает: контроллер не сможет правильно позиционировать головки, так как не знает их уникальных калибровочных параметров, называемых адаптивами.

Адаптивные данные (информация о сервометках и геометрии головок) хранятся в микросхеме флэш-памяти (ROM) или в SPI Flash на самой плате. Профессиональный ремонт заключается в выпайке оригинального чипа ROM с донорской платы или его эмуляции через программатор (например, PC-3000). После пересадки «мозга» на донорское тело плата становится совместимой, и диск оживает. В исключительных случаях, когда сгорел предусилитель (преамп) внутри гермоблока, замена PCB будет бесполезна - требуется вскрытие.

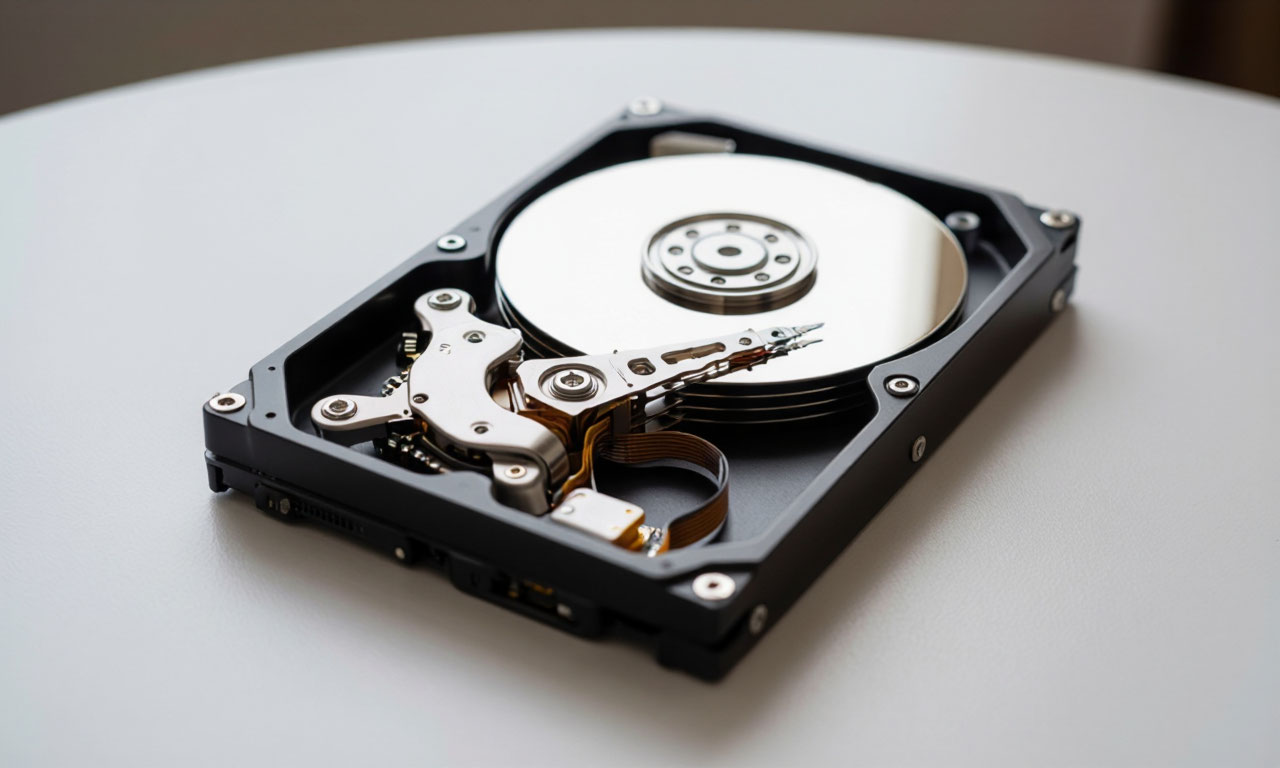

Замена Блока Магнитных Головок (Head Stack Assembly)

Если диск издает ритмичные щелчки (клики) или система определяет его с ошибками чтения, виновником чаще всего является выход из строя БМГ. Головки могли разрушиться из-за старения, удара или деградации смазки на пластинах. Ремонт в данном случае замена всего коромысла с головками на донорское.

Процедура требует ювелирной точности.

Специалист в ламинарном боксе откручивает магнитный узел, снимает ограничитель и с помощью специального инструмента - расчески (Head Comb) - аккуратно отделяет коромысла от парковочной зоны или с поверхностей пластин.

Концы головок настолько хрупки, что любое боковое смещение сломает пьезоэлектрические полозья.

Донорский БМГ должен быть идентичен не только модели, но и ревизии (DCM) производителя. После замены диск может потребовать дополнительной корректировки микропрограммы. Важно понимать: после замены головок диск редко работает долго. Задача инженера - успеть считать образ пластин до того, как новые (или старые) головки выйдут из строя.

Микропрограмма (Firmware)? Невидимый убийца диска

Довольно часто диск крутится, определяется в BIOS, но показывает нулевой объем, неправильную модель или просто «висит» в состоянии Busy. Это признаки коррупции Firmware. Прошивка HDD хранится в двух местах: загрузчик в ROM на плате, а основные модули (таблицы трансляции, списки дефектов, журналы SMART) - в Сервисной Зоне (SA) на пластинах.

Причинами повреждения служебной информации являются деградация поверхности (появление бэдов в зоне SA), сбои питания во время запики сервисных модулей или неудачное обновление прошивки пользователем. Восстановление Firmware не прошивка диска как флешка. Это работа с низкоуровневыми командами в технологическом режиме через программаторы PC-3000, MRT или DFL.

Ремонт прошивки часто сводится к регенерации транслятора. Это виртуальная таблица, которая преобразует логические адреса (LBA) в физические (головка/цилиндр/сектор). Если транслятор слетает, система видит диск как «террабайтник», заполненный нулями, хотя данные физически лежат на месте. Инженер загружает в оперативную память контроллера специальный загрузчик (LDR) и сбрасывает поврежденные модули из резервных копий или пересобирает таблицу заново.

Дефектовка и процедура Surface Scan

Следующий этап ремонта после восстановления доступа - оценка состояния поверхности. Если диск жив, но работает медленно, зависает или сыпет ошибками, это указывает на наличие «бэд-блоков» (поврежденных секторов). Магнитный слой деградирует, и диск вынужден тратить время на перечитывание и ремап (переназначение) секторов.

В профессиональных клонировщиках (DeepSpar Disk Imager, PC-3000 Data Extractor) реализован алгоритм обхода поврежденных секторов. В отличие от стандартного CHKDSK, который пытается форсированно записать данные (что убивает соседние сектора), профессиональные средства используют аппаратное управление таймаутами, чтение с разной частотой и пропуск «битых» зон. Задача инженера - настроить чтение так, чтобы извлечь максимум целых данных, минимально мучая ослабленный привод головок.

Этот процесс называют «Imaging» (создание образа).

После успешного снятия образа на новый здоровый диск, старый диск считается отработанным и не пригодным для доверия.

Расклинивание (Stiction) и заклинивание мотора

Иногда диск издает тишину, но чувствуется, что шпиндель не вращается.

• Это может быть «Stiction» - эффект прилипания головок к поверхности пластин. Из-за деградации смазки или удара головки «приклеиваются» к рабочей поверхности, и мотор не может их сдвинуть. Ремонт заключается в аккуратном механическом освобождении каретки.
• Более сложный случай - заклинивание подшипника шпинделя (Motor Seizure). Здесь не помогут головы - нужно вращать мотор. Иногда помогает кратковременная подача повышенного напряжения на контроллер мотора, чтобы «расшатать» вал.

Но часто единственный способ перенос пластин в донорский корпус. Это самая сложная операция в HDD-сервисе.

Техник снимает все пластины (иногда их 5-6 штук), переносит их в донорскую банку, добиваясь сохранения центровки (биения), и только после этого диск может быть прочитан.

SMART-атрибуты. Диагностика без вскрытия

Пользователь может оценить шансы на ремонт, взглянув на S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology). Хотя это система самодиагностики самого диска, а не профессиональный инструмент, критические атрибуты дают точную картину.

Ключевые индикаторы:

• Raw Read Error Rate (01) - рост ошибок чтения указывает на проблемы головок или поверхности.
• Reallocated Sectors Count (05) - количество секторов, переназначенных в резервную зону. Если оно выросло, диск «сыплется». Ремонт не остановит процесс.
• Current Pending Sector Count (C5) - сектора, которые диск сомневается прочитать. Если они есть, попытки записи на этот диск приведут к потере данных.
• UDMA CRC Error Rate (C7) - ошибки на шлейфе или в разъемах PCB. Это лечится заменой кабеля или чисткой контактов, а не разборкой диска.

Ремонт своими руками! Категорическое «нет»

Попытки самостоятельного ремонта в 99% случаев ведут к уничтожению данных. Замена платы без перепайки ROM приводит к тому, что контроллер неправильно позиционирует головки и царапает пластины. Программы вроде CHKDSK и Victoria при попытке «вылечить» бэды на физически больном диске лишь усиливают нагрузку на головки, вызывая каскад новых ошибок. Открытие диска на кухне «посмотреть, крутится ли шпиндель» моментально запыляет гермозону.

Единственное исключение - отключение «защиты» на некоторых внешних USB-дисках (USB-Lock), когда плата имеет встроенный SATA-USB мост. Но даже здесь требуется пайка и знание контактов.

В финале стоит повторить: ремонт жесткого диска комплекс высокоточных инженерных задач, решаемых только в лабораторных условиях с использованием дорогостоящего оборудования. Если данные важны, единственно верный алгоритм действий - выключить питание и обратиться в сервис. Любое включение или неквалифицированное вмешательство сокращает шансы на успех, переводя логическую или простую механическую проблему в категорию «не подлежит восстановлению».

Неисправности контроллера вследствие сбоя в питании

Механизм повреждения. От бросков напряжения до короткого замыкания

Сбои в питании - одна из главных причин выхода из строя печатной платы жесткого диска. Под термином «сбой» скрывается целый спектр аномалий: скачок напряжения в сети 220В, использование несовместимых кабелей модульного блока питания, перепутывание полярности при подключении, «просадки» напряжения при запуске мощных потребителей или импульсные помехи от некачественного БП.

В момент подачи неправильного питания первыми удар принимают на себя компоненты входной цепи платы. Типичная картина: пользователь подключает старый диск к новому блоку питания, используя «подходящий» по форм-фактору кабель от другого производителя.

Разводка контактов на уровне блока у разных брендов не стандартизирована, и на разъем SATA вместо 5 или 12 вольт приходит совершенно иное напряжение. Результат - мгновенное короткое замыкание на плате, которое опытный инженер определяет по характерному запаху гари и следам оплавления корпуса микросхемы.

Вторая распространенная сцена - неисправность самого блока питания компьютера. При выходе из строя транзисторов в дешевых БП на линию 12V может прийти полное напряжение с первичной стороны (до 300V постоянного тока) или мощная высокочастотная пульсация. Классическая защита HDD от таких аварий TVS-диоды (Transient Voltage Suppression).

Эти компоненты, расположенные рядом с разъемом питания, работают как «предохранители» - при превышении порогового напряжения (обычно 5.6V и 13.8V для соответствующих линий) диод пробивается, создавая короткое замыкание на землю и тем самым отводя опасную энергию от дорогого контроллера. Однако, если мощность импульса слишком велика, TVS-диод успевает не только пробиться, но и сгореть дотла, превратившись в угольный мостик, который продолжает держать короткое замыкание.

Диагностика и ремонтный потенциал! Когда плату можно спасти

Симптомы повреждения контроллера питанием специфичны и позволяют быстро локализовать проблему. Диск не вращается, не издает звуков, не определяется в BIOS. При подключении к блоку питания блок может уходить в защиту (отключаться сразу после включения) из-за короткого замыкания на входе диска.

В ряде случаев - например, при пробое только 5V линии - диск может пытаться стартовать, шпиндель кратковременно раскручивается, но электроника не инициализируется, и через пару секунд двигатель останавливается.

Современные BGA-контроллеры Marvell, LSI или TI способны пережить кратковременное короткое замыкание на входе, если сработала защита TVS-диода.

Ремонт в такой ситуации - один из самых успешных и предсказуемых в HDD-сервисе. Инженер вооружается мультиметром, переключает его в режим прозвонки (измерение сопротивления) и проверяет цепи между линиями питания и землей. Если обнаружено короткое замыкание по линии 12V, задача - найти сгоревший TVS-диод.

 Чаще всего он растрескивается визуально. Решение - отпаять поврежденный диод кусачками или паяльным феном. Плата снова становится рабочей. Важный нюанс: диск без TVS-диода работает, но становится беззащитным перед следующим скачком напряжения.

Рекомендуется припаять новый, аналогичный по напряжению срабатывания, компонент.

В сложных случаях, когда помимо диода пробиты нулевые резисторы-перемычки (servo fuses), их также восстанавливают - заменяют небольшим кусочком проволоки или низкоомным резистором на 0 Ом.

Безнадежные случаи- пробой контроллера и мотора

Гораздо хуже ситуация, когда импульс питания попал в плату, минуя защитные диоды или пробив их насквозь, достигнув основных чипов. В этом случае из строя выходит контроллер двигателя (Motor Controller) - микросхема, управляющая трехфазной обмоткой шпинделя. На платах WD часто используется чип L7251 (SMOOTH), на Seagate - более разнообразная номенклатура. Симптом: диск не раскручивается, плата холодная, но при прозвонке нет короткого замыкания на входе.

Контроллер мотора часто берет на себя и функции VCM (Voice Coil Motor - управление катушкой позиционера). Если он сгорел, заменой одной микросхемы не отделаться - потребуется перепайка BGA-компонента с донорской платы, что требует дорогого оборудования (инфракрасного или конвекционного фена с профилем нагрева).

Финальный и самый печальный сценарий - смерть основного System-on-Chip (SoC) контроллера. Эта большая микросхема, часто под радиатором или просто с открытым кристаллом, содержит в себе ядра процессора, кэш-память, SATA-интерфейс и модули управления памятью.

Пробой внутри такого чипа визуально не определяется - мультиметр показывает лишь низкое сопротивление между линией питания и землей, но физическая замена контроллера теоретически возможна, а практически - требует не только идеальной пайки BGA-компонента с сотнями шариков, но и переноса уникальных калибровок из старого чипа в новый (если они не сгорели вместе с ним). Стоимость такой операции часто превышает цену данных или вообще не имеет смысла проще купить новый диск.

USB-ловушка. Встроенный контроллер и аппаратное шифрование

Особая категория «питательных» отказов касается внешних портативных жестких дисков (Western Digital My Passport, Elements, Seagate Backup Plus). В этих устройствах отсутствует традиционная SATA-плата. Вместо этого на печатной плате расположен единый контроллер, совмещающий функции USB-моста (часто Initio или JMicron) и непосредственного управления пластинами.

Симптом такой же - диск не определяется. Но сложность в том, что обойти этот контроллер и подключить напрямую по SATA невозможно - разъема SATA на плате нет.

При сбое питания на таком диске часто страдает именно USB-мост или его обвязка. В лучшем случае достаточно перепаять сгоревший TVS-диод или восстановить дорожки питания. В худшем - выходит из строя чип моста. Здесь возникает эффект «USB-ловушки»: замена платы на аналогичную не работает, так как многие производители (особенно WD) активируют аппаратное AES-шифрование данных на уровне USB-моста.

Ключ уникален для каждого экземпляра и хранится в служебной области моста. Без оригинального контроллера данные на пластинах предстают как неструктурированный шум.

Единственный способ ремонта - микро-пайка: пересадка флэш-памяти с ключами или самого чипа моста с донорской платы, либо обращение к специалистам, способным эмулировать работу этого моста через технологические программаторы.
